Breakout Box Small-21P

Breakout Box Small-21P

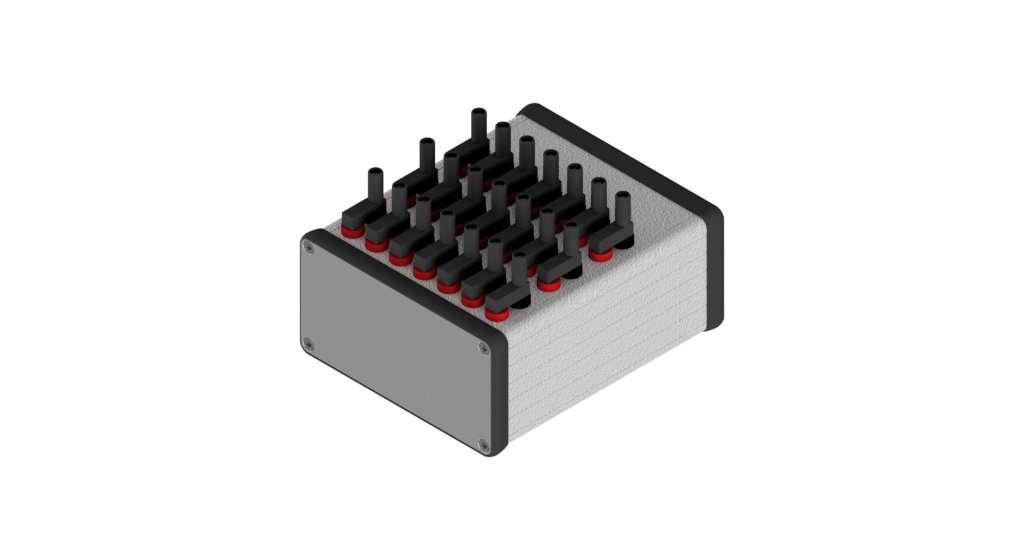

RAYNOV BOB-S-21P est un boîtier d'éclatement 21 voies compact, conçu pour les essais, la mesure, le diagnostic, la validation et le dépannage d'ECU. Il offre un accès pratique à chaque signal via des douilles de mesure de 2 mm, et permet l'interruption de circuits et l'injection de défauts pour les applications d'essai exigeantes.

Contactez-nous pour connaître nos tarifs

Ce produit vous intéresse ? Contactez-nous dès maintenant pour obtenir une tarification détaillée et des informations complètes sur le produit.

Le BOB-S-21P est conçu pour simplifier l'accès à chaque fil au sein de faisceaux de test complexes. Raccordé entre l'ECU et l'équipement sous test (DUT) ou le faisceau de test correspondant, il offre un accès dédié à la mesure et au diagnostic lors des essais et de la validation.

Son boîtier en aluminium offre une solution légère et durable, adaptée aux essais en mobilité comme sur banc. Le boîtier d'éclatement prend en charge les interfaces de signaux CAN, LIN, DIO, PW et ANG, et permet l'interruption de circuits au moyen de cavaliers dédiés 2 mm/12 mm.

Le BOB-S-21P permet également l'injection de défauts contrôlée, ce qui le rend adapté aux activités de dépannage et de validation nécessitant d'introduire des conditions électriques spécifiques pendant les essais.

Points clés

  • Configuration 21 voies
  • Douilles de mesure de 2 mm
  • Tension de service nominale de 60 V CC
  • Courant permanent de 5 A par voie
  • Courant total simultané de 30 A
  • Boîtier en aluminium léger
  • Conception portable / de table
  • Interruption de circuits par cavaliers 2 mm/12 mm
  • Injection de défauts 8 A CC
  • Interfaces CAN, LIN, DIO, PW et ANG
  • Longueur de câble de 100 cm
  • Configurations standard et personnalisées disponibles

Applications

Le BOB-S-21P convient aux applications suivantes :

  • Essais d'ECU
  • Mesures électriques
  • Diagnostic
  • Validation d'ECU
  • Dépannage
  • Essais automobiles
  • Essais aéronautiques
  • Applications sur banc d'essai

Accessoires inclus

  • Cavaliers
  • Connecteur circulaire de sortie câblé

Configuration

Le BOB-S-21P est disponible en version standard universelle et peut également être personnalisé selon les exigences spécifiques d'essai et de faisceau.

Consignes d'utilisation

Le boîtier d'éclatement doit être raccordé entre l'ECU et l'équipement sous test (DUT) ou le faisceau de test correspondant. Avant la mise sous tension, vérifiez que toutes les connexions sont correctement identifiées et que les limites de tension, de courant et d'isolement spécifiées pour la configuration choisie sont respectées.

Pour les signaux à courant élevé ou les signaux de communication sensibles, utilisez des cordons de mesure homologués et des méthodes de raccordement adaptées à l'application. L'appareil doit être utilisé dans un environnement d'essai maîtrisé et déconnecté de la source d'alimentation avant toute modification du câblage, des connecteurs ou de la configuration.

Configurations sur mesure

Au-delà de la configuration standard, RAYNOV peut fournir des boîtiers d'éclatement sur mesure adaptés à vos faisceaux, connecteurs, besoins en signaux et environnements d'essai spécifiques.

Besoin d'une configuration adaptée à votre banc d'essai ? Contactez notre équipe pour étudier vos besoins.

Le BOB-S-21P associe une conception compacte et robuste à un accès polyvalent aux mesures et aux signaux pour les essais, le diagnostic, la validation et le dépannage d'ECU. Les principales caractéristiques techniques sont résumées ci-dessous.

Nombre de voies 21
Matériau du boîtier Aluminium
Poids 300 g
Tension de service nominale 60 V CC
Courant permanent / voie 5 A
Courant total simultané 30 A
Température de fonctionnement 0–60 °C
Connecteur côté équipement Connecteur circulaire 42 broches
Douilles de mesure 2 mm banana socket
Longueur du câble 100 cm
Section des fils 0,5 mm² / 24 AWG
Interruption de circuits Jumper 2 mm / 12 mm
Injection de défauts 8 A CC
Interfaces de signaux CAN, LIN, DIO, PW, ANG

Téléchargez la documentation et les fichiers CAO 3D nécessaires à l'intégration du BOB-S-21P dans votre environnement d'essai et de développement.



BOB-S-21P Datasheet



3D CAD Model — STP / STEP
